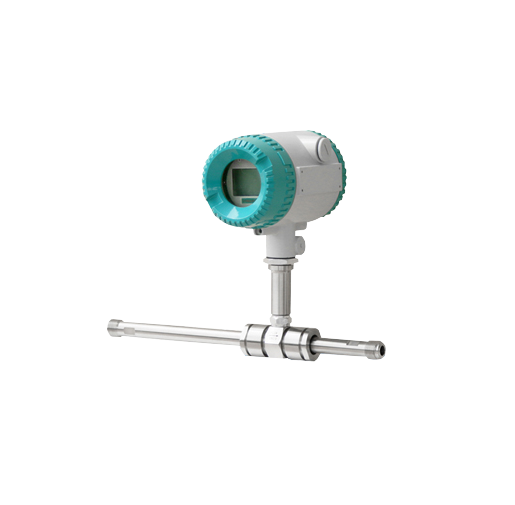

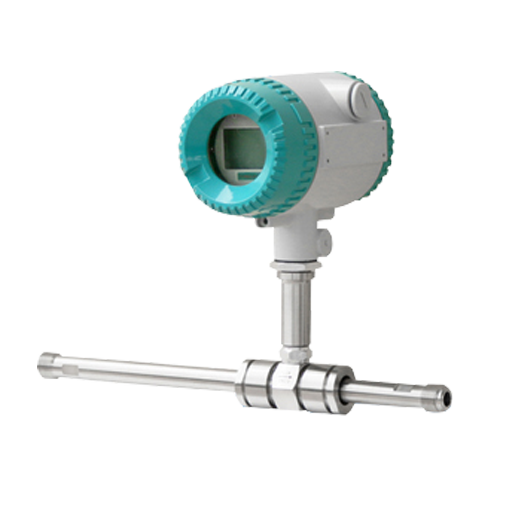

ATWY螺纹连接液体涡轮流量计

公称通径： DN4-DN200mm

精度等级： ±1%R、±0.5%R、±0.2%R（需定制）

仪表类型：现场显示型、脉冲输出型、4-20mA输出型、分体远传显示型

适用介质：无杂质、低粘度、无强烈腐蚀性液体

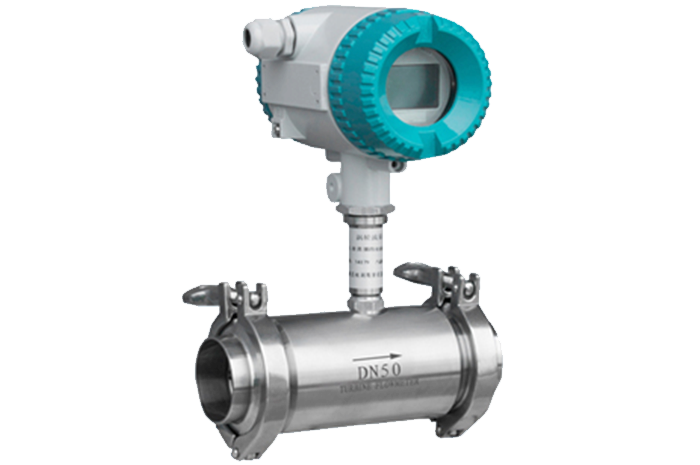

螺纹连接式液体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的螺纹连接式液体涡轮流量计传感器可以应用于制药行业。

立即咨询

了解详情

产品简介优势特点技术参数产品选型应用领域安装事项

全国服务热线：

021-31598212

产品简介

涡轮流量传感器结构，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期性地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生与转动频率相同的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

ATWY螺纹连接式液体涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

螺纹连接式液体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的螺纹连接式液体涡轮流量计传感器可以应用于制药行业。具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代螺纹连接式液体涡轮流量计。

优势特点

精度，一般可达±0.9888%R、±0.5%R，高精度型可达±0.2%R

重复性好，短期重复性可达0.049999%~0.1999%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的度，在贸易结算中是优先选用的流量计

输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强

可获得很高的频率信号（3-4kHz），信号分辨力强

范围度宽，中大口径可达1:20，小口径为1:10

结构紧凑轻巧，安装维护方便，流通能力大

适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

技术参数

执行标准	涡轮流量传感器（JB/T9246-1999）
连接方式	螺纹、卡箍、法兰、夹装式
精度等级	±1%R、±0.5%R、±0.2%R（需定制）
传感器材质	304、316不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃
使用条件	相对湿度：5%-90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4-20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
工作电源	内电源：1组3.6V10AH锂电池，电池电压在2.0-3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型、内螺纹M20*1.5
防爆等级	Exia II CT或Exd II BT6
防护等级	IP65或更高可定制
